Пылеотделитель – это аппарат для очистки воздуха от взвешенных частиц.

     ОСНОВНОЕ НАЗНАЧЕНИЕ ЦИКЛОНА ЦОЛ:

Циклоны ЦОЛ предназначены для сухой очистки воздуха, поступающего из аспирационных и пневматических сетей. Оборудование не может использоваться для улавливания волокнистой и слипающейся пыли. Циклоны успешно применяется в мукомольной промышленности, в зерноперерабатывающей и деревообрабатывающей промышленности и на элеваторах.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ЦИКЛОНА ЦОЛ:

По степени очистки циклоны ЦОЛ относятся к 4 классу пылеуловителей по ГОСТ 12.2.043-80;

В зависимости от свойств и дисперсного состава частиц пыли, циклоны чаще используются в качестве первой ступени очистки воздуха.

ПРЕИМУЩЕСТВО ЦИКЛОНОВ ЦОЛ:

Центробежные пылеотделители ЦОЛ улавливают крупную пыль (пыль с размером частиц более 126мкм): опилки, сорняки, зерновая пыль и другие примеси.

Особенностью циклонов ЦОЛ является, возможность регулирования величины давления во входном патрубке циклона работающего на нагнетании.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ЦИКЛОНОВ ЦОЛ:

Циклоны устанавливаются с улиткой или зонтом;

Пылеуловители изготавливаются из углеродистой и нержавеющей стали;

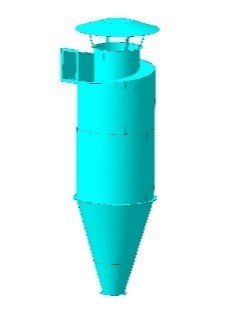

Циклоны подразделяются на циклоны правого и левого исполнения, у циклонов левого исполнения вращение потока в циклоне против часовой стрелки, если смотреть со стороны выхлопного патрубка ( на рисунке изображен циклон левого исполнения).

Скорость входа потока — 15-18 м/c

Коэффициенты  пылеотделения при μ=1000мкн — 100%

Коэффициенты  пылеотделения при μ=100мкн — 60-80%

Температура очищаемого газа — +50оС

Производительность —  до 18000 м3/ч

Эффективность очистки — 70-98%

  Циклоны ЦОЛ

Циклон изготавливается из листовой стали. Цилиндрическая часть циклона состоит из наружного и внутреннего цилиндров. Наружный цилиндр в верхней части срезан по винтовой линии; к нему приварен патрубок. Внутренний цилиндр вставлен в наружный и открыт с обоих концов. Сверху к нему прикреплена улитка или зонт. Коническая часть заканчивается выпускным отверстием с фланцем. Выпускают циклоны левого и правого исполнений.

Принцип работы циклона основан на сообщении воздушному патоку вращательного движения во внутренней части циклона и использовании центробежных сил (в комплексе с другими) для выделения пыли из потока воздуха.

Установка батарейных циклонов 4БЦШ

Установка батарейных циклонов состоит из четырех циклонов коническо-цилиндрической формы. Сверху к циклонам прикреплена сборная коробка. Коническая часть заканчивается выпускным отверстием с фланцем, при помощи которого четыре циклона крепятся к общему сборному бункеру конической формы.

Промышленность выпускает батарейные циклоны семи типоразмеров: с выбросом очищенного воздуха вверх или вбок, с установкой на перекрытии или с выходом шлюзового затвора на нижний этаж.
