Характеристики и описание

Предназначен для предварительной и первичной очистки поступающего с поля зернового вороха колосовых, крупяных, зернобобовых культур, технических и масличных культур и семян трав от легких, крупных и мелких примесей на открытых токах и в зерноскладах во всех

сельскохозяйственных зонах. Наша компания предлагает самые выгодные цены на очистительные машины в Казахстане.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип……………………..самопередвижной

Тип питателей…………..скребковый

Номинальная производительность за 1 час основного времени на пшенице с натурой исходного материала не менее 760 г/л

Предварительная очистка……………….26 т/ч

Первичная очистка……………………….14,5 т/ч

Установленная мощность…………….9,5 кВт

Масса машины…………………………..1950 кг

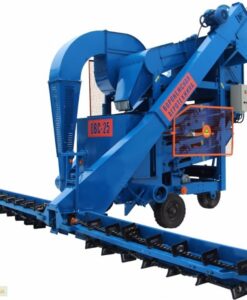

Самопередвижной очиститель вороха ОВС-25 имеющий производительность до 25 тонн за час используется для проведения предварительной, а также первичной очистки поступающих с полей зернобобовых, крупяных и колосовых культур, кукурузы, подсолнечника и сорго от разных примесей. Машина также может быть укомплектована механизмами для проведения предварительной очистки клещевины и семян сахарной свеклы. Еще она применяется для процесса погрузки, а также перелопачивания зерна.

Вес полностью укомплектованной машины 2000 кг.

Устройство машины

Очиститель вороха состоит из транспортера для загрузки, камеры для приема, решетных станов, пневмосепарирующей системы, шнека фуражных отходов, вспомогательных и передаточных механизмов. Все механизмы очистителя установлены на раме с устройством, которое имеет механизм самопередвижения. Работу механизмов веялки обеспечивают четыре электрических двигателя, которые предназначены для сепарирующих элементов очистителя.

Скорость работы машины во время очистки сельхозкультур — 9,15 м/ч; скорость перемещения на току 221 м/ч. Движение машины вне тока самостоятельно запрещено.

Принцип работы ОВС-25

Очистка зерна на веялке происходит так. Скребковыми питателями во время движения веялки начинает подаваться к загрузочной трубе исходный материал, который начинает поступать в приемную камеру. Питающим устройством материал распределяется на всю ширину камеры. Разделителем материал разделяется поровну и направляется на дно пневмосепарирующего канала. Напором воздуха из материала убираются легкие примеси. После проведения такой очистки зерно по двум пневмосепарирующим каналам подается двумя потоками на верхний и нижний решетные станы.

Отверстия решет должны быть подобраны таким образом, чтобы была возможность разделить зерно на две одинаковые по весу фракции: прохода мелких примесей и зерна и схода зерна и крупных примесей. Схема разделения по фракциям значительно увеличивает производительность системы. С решета Б1 проход осуществляется на решета В-Г, у которых идентичные отверстия и которые установлены в последовательном порядке. Сход осуществляется на решета Б2, которые установлены в последовательном порядке к решетам Б1. При прохождении через решета Б2 выделяется сход.

С решет Б2 проходит очищенное зерно. При прохождении через решета В-Г происходит выделение мелких примесей и с решет Г сходит полностью чистое зерно. Очищенное зерно помещается в приемник из которого шнеком осуществляется подача к нижней головке загрузочного транспортера. По нему зерно выходит из зерноочистительной машины и загружается в зерновозы или на хранение.

Регулировка машины ОВС-25

Периодическими остановками и изменением скорости выбирают такую рабочую скорость, при которой, после полной загрузки станов, в камере будут образовываться небольшие излишки сыпучего материала.

Напор воздуха по вертикальным каналам должен быть таким, чтобы он мог удалять полову, пыль, легкие сорняки, соломистые примеси и др. Скорость воздушного потока считается оптимальной, когда в отходах будет находится не более чем 0,05% зерна.

Решета для зерноочистительной машины подбирают таким образом, чтобы они максимально качественно могли выполнять свою работу. Решето Б1 должно делить зернопродукцию на 2 одинаковые части, а через решето Б2 должно проходить лишь зерно, примеси же должны идти сходом. У решет В-Г должны быть отверстия, которые меньше чем минимальная толщина зерна. Качественно сделав установку решет, нужно проверить содержание выхода из зерноочистительной машины. Если зерно будет содержать большое количество крупных примесей, необходимо сделать замену решет Б1 и Б2 на решета, у которых отверстия будут меньшими. Если же в зерне будет много мелких примесей, решета В и Г следует заменить другими, у которых более крупные отверстия.
