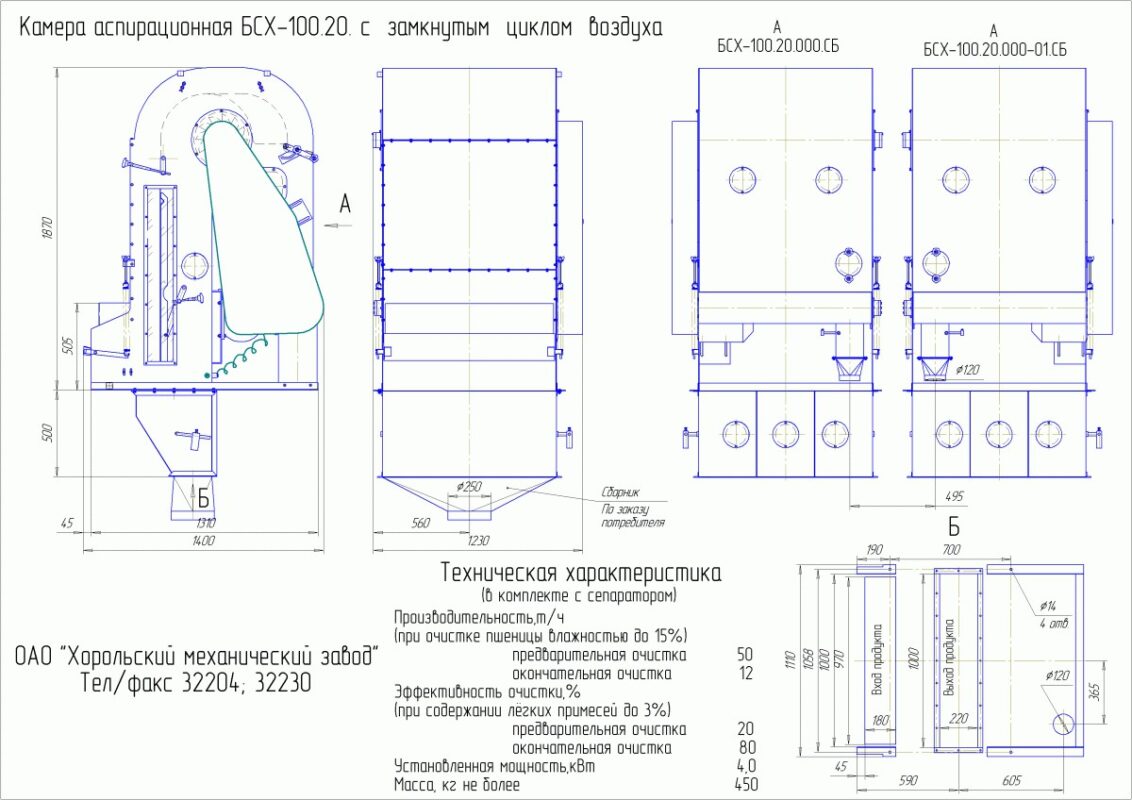

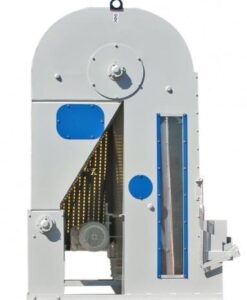

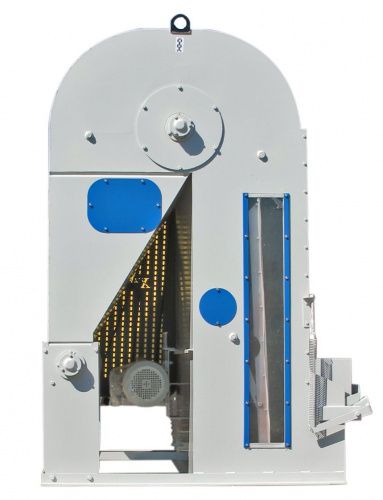

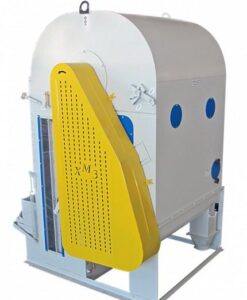

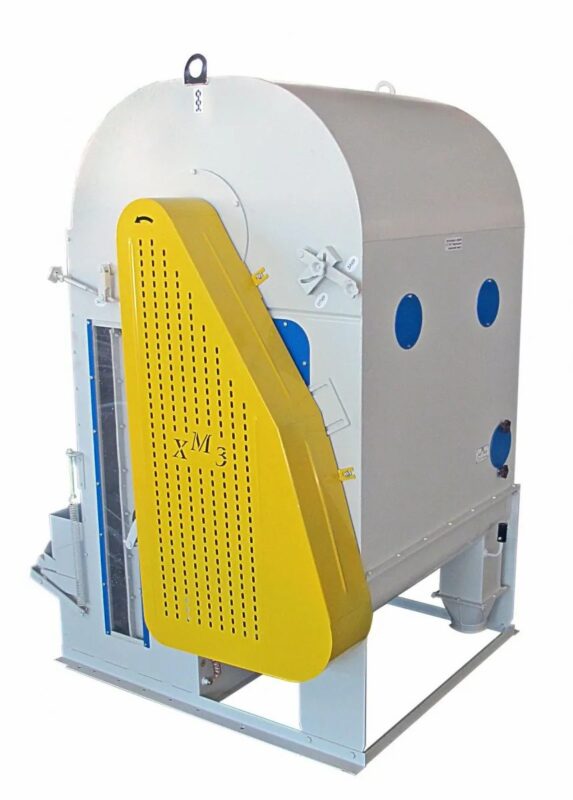

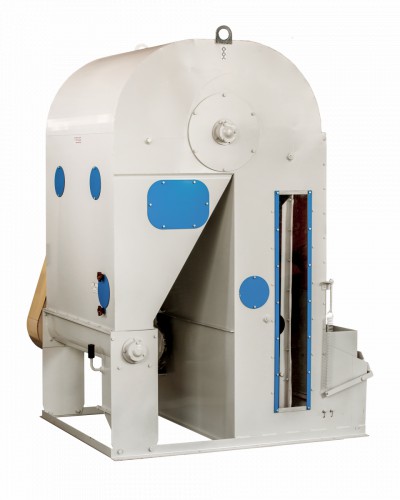

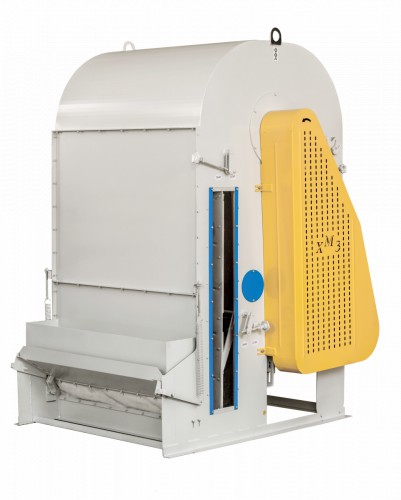

Камера аспирационная БСХ-100.20 замкнутого цикла

Камера аспирационная БСХ-100.20 — оборудование для очистки зерна и сыпучих продуктов от лёгких примесей с использованием воздушного потока.

Аспирационная камера, или тарар, применяется для отделения пыли, мякины, половы и других лёгких включений, отличающихся от основного продукта аэродинамическими свойствами.

Оборудование может использоваться в составе зерноочистительных линий или как самостоятельная единица для воздушной очистки материала.

Камера БСХ-100.20 предназначена для применения на элеваторах, мельницах, крупозаводах и комбикормовых предприятиях.

Назначение аспирационной камеры БСХ-100.20

Основная задача аспирационной камеры — удаление лёгких примесей из зернового материала.

При прохождении продукта через пневмосепарирующий канал на него воздействует воздушный поток. В результате лёгкие включения отделяются от основной зерновой массы и поступают в осадочную камеру.

Оборудование применяется для:

• Удаления пыли и лёгких растительных примесей.
• Очистки зерна от мякины и половы.
• Воздушной сепарации зерновых и сыпучих продуктов.
• Дополнительной очистки материала в составе зерноочистительных линий.
• Подготовки зерна к последующим технологическим операциям.

При этом аспирационная очистка дополняет другие способы разделения зернового материала, но не заменяет решётную и триерную очистку во всех случаях.

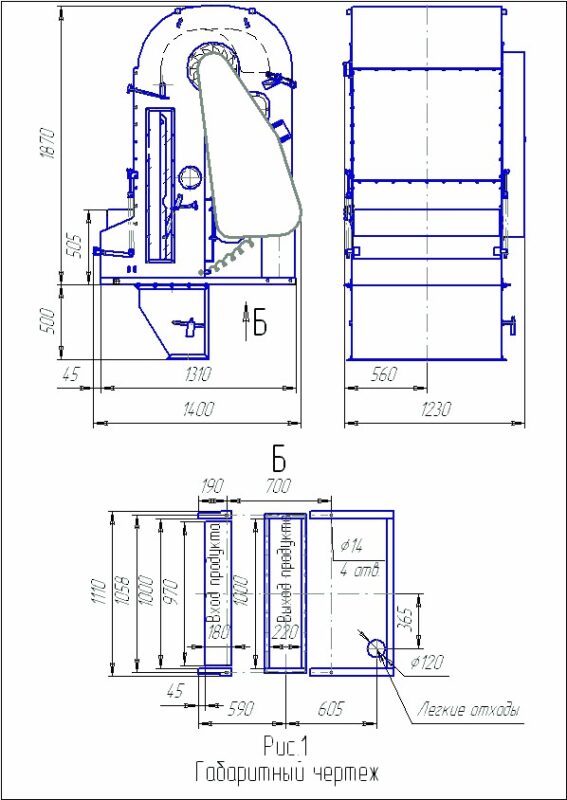

Конструкция аспирационной камеры БСХ-100.20

Конструкция оборудования включает несколько основных рабочих узлов.

Корпус камеры

Корпус представляет собой сборно-сварную конструкцию из листовой стали.

Внутреннее пространство включает пневмосепарирующий канал, рециркуляционный канал и осадочную камеру.

Такая компоновка обеспечивает прохождение материала через рабочие зоны и отделение лёгких примесей.

Приёмная коробка

Приёмная коробка предназначена для подачи зернового материала в пневмосепарирующий канал.

Она оснащена подпружиненным лотком, который помогает регулировать поступление продукта.

Равномерная подача необходима для стабильной воздушной очистки по рабочей ширине канала.

Пневмосепарирующий канал

В пневмосепарирующем канале происходит основное разделение материала.

Канал оснащён регулируемой подвижной стенкой, состоящей из двух шарнирно соединённых частей.

Изменение положения стенки позволяет корректировать профиль канала и условия воздействия воздушного потока.

Кроме того, предусмотрена дроссельная заслонка для регулировки расхода воздуха.

Смотровые окна позволяют визуально контролировать процесс очистки.

Осадочная камера

Осадочная камера предназначена для сбора выделенных лёгких примесей.

В конструкции предусмотрен диаметральный вентилятор, создающий воздушный поток, а также шнек для удаления осаждённых отходов.

Шнек установлен на валу с шариковыми подшипниками.

На выходе предусмотрен противоподсосный клапан.

Выпускная коробка

Через выпускную коробку очищенный продукт выводится из оборудования.

Регулируемая заслонка с грузом помогает поддерживать необходимый подпор продукта и препятствует нежелательному подсосу воздуха.

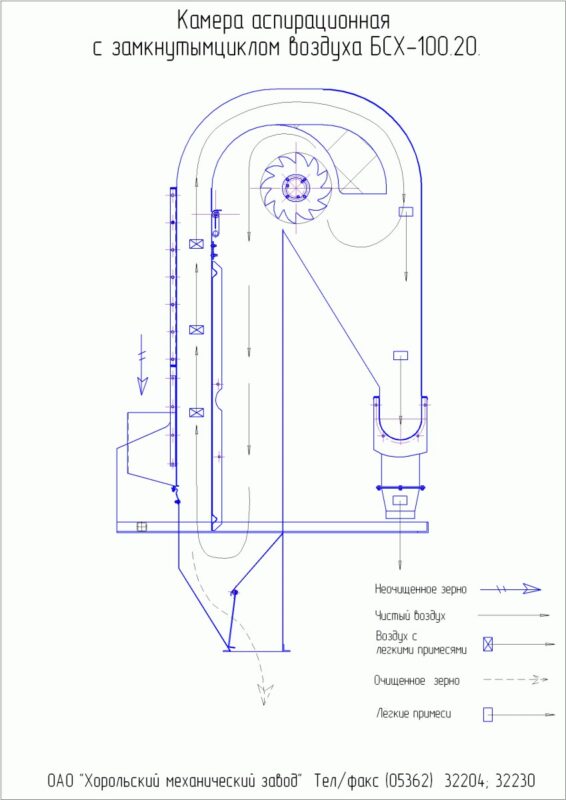

Принцип работы камеры БСХ-100.20

Работа аспирационной камеры основана на различии аэродинамических свойств зерна и лёгких примесей.

Подача исходного продукта

Сначала зерновой материал поступает в приёмную коробку.

Затем он распределяется по длине пневмосепарирующего канала.

Воздушная очистка

В рабочем канале на зерно воздействует воздушный поток, создаваемый диаметральным вентилятором.

При этом лёгкие примеси отделяются от основного продукта и направляются в осадочную камеру.

Регулировка аспирации

Интенсивность очистки настраивается с помощью подвижной стенки пневмоканала и дроссельной заслонки.

Кроме того, регулировка выпускной заслонки позволяет изменять подпор продукта.

Таким образом, оператор может адаптировать режим работы к характеристикам обрабатываемого материала.

Вывод очищенного зерна и примесей

После прохождения рабочей зоны очищенный продукт выводится через выпускную коробку.

Отделённые примеси осаждаются в специальной камере и удаляются шнеком через патрубок.

Преимущества аспирационной камеры БСХ-100.20

Регулируемая воздушная сепарация

Наличие подвижной стенки и дроссельной заслонки позволяет изменять параметры воздушного потока.

Благодаря этому можно подбирать режим очистки с учётом свойств зернового материала.

Встроенный вентилятор

Диаметральный вентилятор создаёт необходимый для аспирации воздушный поток.

Это обеспечивает работу пневмосепарирующего канала в предусмотренной конструкцией схеме.

Механизированное удаление примесей

Осаждённые отходы выводятся из камеры с помощью шнека.

Таким образом, удаление примесей является частью рабочего процесса оборудования.

Контроль процесса очистки

Смотровые окна позволяют наблюдать за работой аспирационной камеры.

Это облегчает проверку режима сепарации и своевременное выявление отклонений.

Прочная конструкция

Корпус из листовой стали рассчитан на эксплуатацию в составе зерноочистительного оборудования.

При соблюдении требований обслуживания конструкция обеспечивает работу основных узлов камеры.

Где применяется камера аспирационная БСХ-100.20?

Элеваторы и зернотоки

Аспирационные камеры используются для удаления лёгких примесей при послеуборочной обработке зерна.

Мельницы

На мукомольных предприятиях воздушная очистка может применяться в технологической подготовке зерна к переработке.

Крупозаводы

При производстве круп важно удалять лёгкие растительные включения и пылевидные примеси.

Комбикормовые предприятия

Аспирационная очистка используется при подготовке сыпучего сырья к последующим операциям производства кормов.

Совместимость с зерноочистительными сепараторами

Согласно описанию оборудования, тарары применяются совместно с сепараторами:

• БСХ-6.
• БСХ-12.
• БСХ-16.
• БСХМ-16.
• БСХ-100.

Кроме того, камера может использоваться самостоятельно при соответствующей организации подачи, отвода продукта и удаления отходов.

Перед монтажом необходимо уточнить присоединительные размеры и комплектацию конкретной установки.

Рекомендации по эксплуатации

Для стабильной работы аспирационной камеры необходимо регулярно контролировать состояние основных узлов.

Особое внимание следует уделять очистке осадочной камеры и шнека удаления примесей.

Также необходимо проверять состояние приводных элементов вентилятора и наблюдать за процессом через смотровые окна.

Настройку воздушного потока следует выполнять с учётом вида продукта, его засорённости и требований к качеству очистки.

Купить аспирационную камеру БСХ-100.20 в Казахстане

ТОО «КЗСО Агний» предлагает аспирационное и зерноочистительное оборудование для предприятий агропромышленного комплекса.

Камера БСХ-100.20 предназначена для очистки зерна и сыпучих продуктов от лёгких примесей и может применяться как в составе зерноочистительных линий, так и самостоятельно.

Ознакомьтесь также с разделами Аспирационное оборудование и Зерноочистительное оборудование.

Чтобы узнать цену камеры БСХ-100.20, уточнить комплектацию, наличие и условия поставки по Казахстану, свяжитесь с отделом продаж ТОО «КЗСО Агний».
