Комплектация и принцип работы зерносушилок MECMAR

Базовая комплектация

Включает:

• Загрузочное устройство

• Сетки цилиндров из нержавеющей стали (Ø 2,00 мм отверстий)

• Болты внешнего цилиндра из нержавеющей стали

• Центробежный вентилятор

• Люк для доступа в холодную и горячую зоны

• Датчик температуры воздуха

• Датчик температуры зерна

• Датчик минимального и максимального уровня

Дополнительные опции

• Пластиковая крыша

• Увеличитель загрузочного лотка 2,5-3,5 м³

• Теплообменник 400, 800, 1200, 1800 к/Кал

• Удорожание при замене дизельной горелки на газовую (с демонтажом бака для ДТ)

• Удешевление при использовании только электропривода (демонтаж генератора)

Принцип работы

Непрерывный рабочий цикл

Сушилка работает в непрерывном режиме с 4-фазным циклом высушивания:
ЗАГРУЗКА → СУШКА → ОХЛАЖДЕНИЕ → ВЫГРУЗКА

Продукт поступает влажным, проходит через машину сверху вниз и выходит сухим и охлажденным.

Преимущества технологии:

• Тепло, отнятое у зерновых при охлаждении, снижает расход топлива

• Постепенное снижение температуры предотвращает повреждение зерна

• Зерно выходит чистым и охлажденным до температуры окружающей среды

• Готово к беспроблемному и безопасному хранению

Детальное описание рабочего цикла

1-я фаза – ЗАГРУЗКА

Работающие механизмы:

• Центральный шнек

• Загрузочный шнек

• Смеситель

Процесс:
Зерно засыпается в загрузочную воронку → загрузочный шнек подает к центральному шнеку → центральный шнек подает зерно наверх → зерно циркулирует → сушилка постепенно заполняется

2-я фаза – СУШКА

Работающие механизмы:

• Центральный шнек

• Ворошилка

• Вентилятор

• Горелка

Процесс:
Зерно циркулирует сверху вниз → горелка нагревает воздух → воздух подается во внутренний цилиндр → проходит через зерно → удаляется через сетку внешнего цилиндра

3-я фаза – ОХЛАЖДЕНИЕ

Работающие механизмы:

• Центральный шнек

• Ворошилка

• Вентилятор

Процесс:
Зерно циркулирует сверху вниз → холодный воздух подается во внутренний цилиндр → проходит через зерно → удаляется через сетку внешнего цилиндра

4-я фаза – ВЫГРУЗКА

Работающие механизмы:

• Только центральный шнек

Процесс:
Открытие заслонки → выгрузка зерна налево или направо через выгрузные лотки

Устройство и работа составных частей

Корпус сушилки

• Цилиндр (9) с коническим основанием (размеры зависят от модели)

• Лебёдка (13) для подъема верхнего кольца цилиндра

• Внутренние и наружные цилиндры обшиты перфорированными листами из нержавеющей стали (отверстия Ø 1,5/2,5 мм)

Загрузочно-разгрузочная система

• Загрузочная воронка (14)

• Спираль центрального шнека (18) с переменным шагом и усиленными витками

• Разгрузочное устройство (8) с возможностью модификаций

• Смеситель (20) в коническом основании для равномерной подачи

• Червячный редуктор (19) для привода смесителя

Системы контроля и управления

• Два датчика температуры (воздух и зерно) с передачей данных каждую секунду

• Очиститель мелких загрязнений (10)

• Лоток отбора проб (22) для контроля влажности

• Люк (16) для осмотра и обслуживания

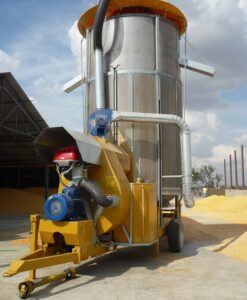

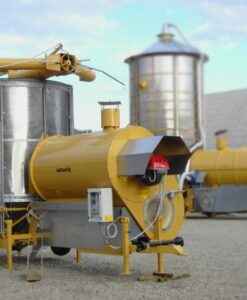

Передняя часть оборудования

• Камера сгорания (7) для нагрева воздуха

• Горелка (6) RIELLO (жидкое топливо, газ, мазут, рапсовое масло)

• Вентилятор (2) с механическим включением/выключением

• Электрощит (3) управления и наблюдения

• Рычаги (23,26) управления вентилятором и шнеком

• Топливный резервуар (25) с уровнемером

Приводы и передача движения

• Передача движения через три карданных вала

• Карданный вал центрального шнека с предохранительным устройством

• Работа от ВОМ трактора или электрических моторов

• Возможность использования одного электрического мотора или четырех отдельных моторов для каждой функции
