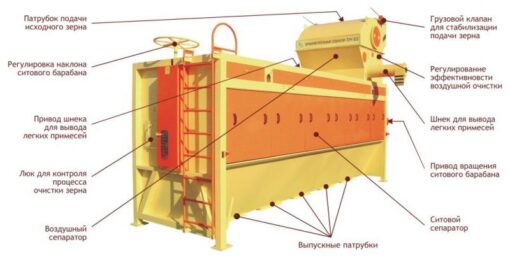

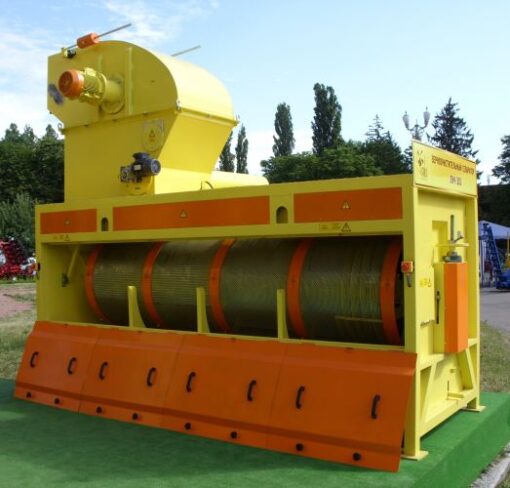

Машина состоит из воздушного и ситового сепараторов. Воздушный сепаратор с замкнутым циклом воздуха не требует установки внешней аспирации.
Исходное зерно поступает в воздушный сепаратор, продувается встречным потоком воздуха и очищается, таким образом, от легких примесей. Далее зерно попадает в ситовой барабан, где производится его очистка от примесей путем просеивания через сита. Очищенное зерно (его фракции), а также отобранные примеси раздельно выводятся из машины через выпускные патрубки. Очистка сит производится блоками подвижных щёток и катков.
Технические характеристики
| Модель | Коли-чество секций сито-вого барабана, шт | Масса,
кг |
Мощность электродвигателей, кВт | Диаметр ситового барабана, мм | Габаритные размеры, мм
(длина, ширина, высота) |
Предварительн. очистка, т/час | Первичная очистка, т/час | Вторичная очистка (сортировка, калибровка), т/час |
| ЛУЧ ЗСО-25 | 3 | 1675 | 5,85 | 600 | 3300х1860х3370 | 25 | 15 | 5 |
| ЛУЧ ЗСО-40 | 4 | 1925 | 5,85 | 600 | 4145х1860х3370 | 40 | 25 | 6,5 |
| ЛУЧ ЗСО-50 | 3 | 2600 | 8,1 | 900 | 3395х2355х3590 | 50 | 25 | 7,5 |
| ЛУЧ ЗСО-75 | 4 | 2700 | 8,1 | 900 | 4150х2350х3640 | 75 | 50 | 10 |
| ЛУЧ ЗСО-100 | 3 | 3550 | 12,6 | 1260 | 4505х2685х4015 | 100 | 50 | 15 |
| ЛУЧ ЗСО-150 | 4 | 4450 | 12,6 | 1260 | 5565х2685х4045 | 150 | 100 | 20 |
| ЛУЧ ЗСО-200 | 5 | 5670 | —- | 1260 | 6600х2780х4060 | 200 | 150 | 25 |
| ЛУЧ ЗСО-300 | 6 | 10000 | —- | 2100 | 8500х2474х5733 | 300 | 200 | 40 |
Преимущества
- Отсутствие шума, вибрации, а так же динамических нагрузок на строительные конструкции.
- Надежность, обеспеченная простотой и материалоемкостью конструкции.
- Подшипниковые узлы, приводы и электрические комплектующие только европейских производителей с высокой репутацией.
- Отсутствие травмирования зерна, что обеспечивает эффективное использование сепаратора для очистки семенного материала.
- В качестве сит используются обычные штампованные решетные полотна, которые устанавливаются, и закрепляются без набивки на рамки или какой либо иной предварительной подготовки.
- Эффективная очистка сильно засоренного и влажного зерна до 22%.
В комплектность сепаратора ЛУЧ ЗСО-150 входит:
- воздушный сепаратор с замкнутым циклом воздуха,
- щит управления сепаратором с частотным преобразователем,
- циклон УЦ-38-700, вентилятор и воздуховод для аспирации ситового барабана,
- переходники с квадрата на круг диаметром 200 мм.
В данной машине практически получаете две зерноочистительные машины. Это воздушный сепаратор (он находится сверху), является машиной предварительной очистки зерна, что не маловажно при дальнейшей его калибровке без уменьшения производительности. И вторая машина – это сам зерноочистительный сепаратор.
