Стол пневматический сортировочный марки ПСС (далее – пневмостол) предназначен для разделения сыпучих материалов, имеющих одинаковые размеры частиц, но различный удельный вес.
Пневматический сортировальчный стол марки ПСС изготавливается по 3-ей категории ГОСТ 15150 в климатическом исполнении «У» для внутреннего рынка и экспорта в страны с умеренным климатом. При этом стол должен работать в рабочих режимах при температуре от минус 10 до плюс 40 °С, относительной влажности 80% при среднегодовой температуре плюс 15°С, атмосферном давлении от 650 до 800 мм.рт.ст.(86,6÷106,7 кПа).
Технические характеристики:
| Наименование показателей | ПСС |
| 1. Производительность (номинальная), кг/час: | |
| – пшеница | 3 500 |
| – кукуруза | 3 000 |
| – гречиха | 2 500 |
| 2. Частота колебаний стола, с-1(кол/мин): | 15,6 (940) |
| 3. Амплитуда колебаний стола, мм: | 5 – 6 |
| 4. Угол наклона деки (стола), градус: | |
| – продольный | 0 – 8 |
| – поперечный | 0 – 8 |
| 5. Степень отделения примесей, % | 75…90 |
| 6. Необходимый расход воздуха, м3/мин (м3/час), не более: | 140 (8 400) |
| 7. Установленная мощность, кВт: | 0,74 |

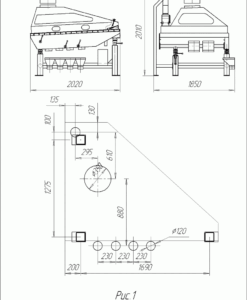

| 8. Габаритные размеры, мм: | |
| – длина | 2 020 |
| – ширина | 1 850 |
| – высота | 2 010 |
| 9. Масса, кг, не более: | 540 |
Устройство и принцип работы:

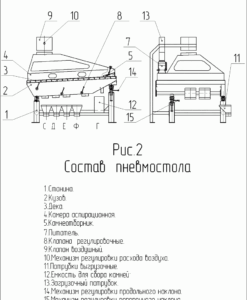

Пневмостол состоит из таких основных узлов (Рис.2): станины 1, кузова 2, камеры аспирационной 4, камнеотборника 5, деки с металлической сеткой 3, питателя 7, регулировочных клапанов 8. К питателю крепится загрузочный патрубок 13. К станине прикреплён воздушный клапан 9 с механизмом регулировки расхода воздуха 10, выгрузочные патрубки 11, ёмкость для сбора камней 12.

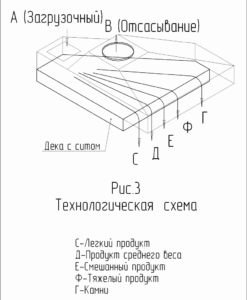

Стол и станина связаны через механизмы регулировки продольного 14 и поперечного 15 наклонов, позволяющими изменять углы наклона стола, и деки, соответственно, в пределах от 0 до 8 градусов в двух плоскостях. Машина работает по следующей технологической схеме (Рис.3):
Продукт, поступающий в машину через загрузочный патрубок 13, распределяется по наклонной плоскости деки 6 специальным клапаном, который исключает пропускание воздуха в машину через загрузочную трубу. Дека, осуществляющая продольное колебательное движение вместе со столом, обшита металлической сеткой, которая продувается воздушным потоком вверх. Равномерность воздушного потока обеспечивает предусмотренное для этой цели распределительное устройство. Сортировка продукта является результатом вибрации рабочей плоскости, отсасывания воздуха через патрубок (В) с дроссельным клапаном и двойного (продольного и поперечного) наклона.
Обрабатываемые в машине семена расслаиваются следующим образом: тяжелый продукт остается на сетке деки и под действием продольных колебаний проходит к выходу через патрубок (Ф). Легкие частицы всплывают под действием воздуха и движутся к боковым сторонам деки благодаря ее поперечному наклону, и разгружаются через боковые патрубки (С-Д-Е). Камни движутся в противоположном направлении деки в сторону горизонтального клапана с регулируемым отверстием. Горизонтальный клапан позволяет создавать противоточную циркуляцию воздуха регулируемой скорости. Благодаря этой циркуляции происходит полное отделение зернового продукта от камней, которые разгружаются в находящуюся ниже емкость (Г). Воздух, используемый в процессе расслаивания, содержащий пыль и легкие фракции продукта, подвергается очистке в циклоне или фильтре.
