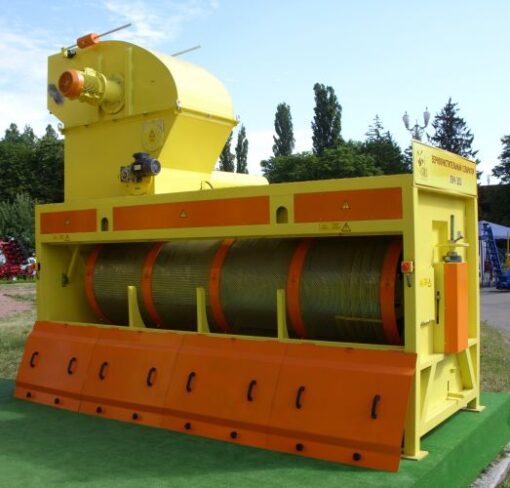

Описание

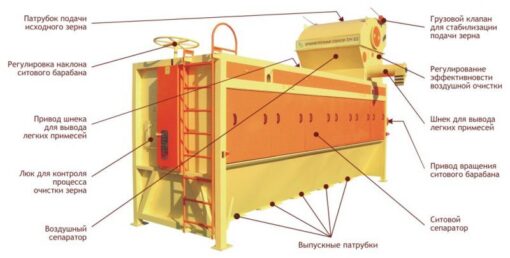

Машина состоит из воздушного и ситового сепараторов. Воздушный сепаратор может быть выполнен в двух исполнениях с замкнутым циклом воздуха и с разомкнутым циклом воздуха.
Воздушный сепаратор с замкнутым циклом воздуха не требует установки внешней аспирации.
Сепаратор с разомкнутым циклом воздуха необходимо дополнительно комплектовать вентилятором, циклоном, воздуховодами.
Исходное зерно поступает в воздушный сепаратор, продувается встречным потоком воздуха и очищается, таким образом, от легких примесей. Далее зерно попадает в ситовой барабан, где производится его очистка от примесей путем просеивания через сита. Очищенное зерно (его фракции), а также отобранные примеси раздельно выводятся из машины через выпускные патрубки. Очистка сит производится блоками подвижных щёток и катков.
Требования к технологии предварительной очистки зерна и семян.
Предварительная очистка предназначена для выделения крупных, мелких и легких примесей из зернового материала или семян (вороха), поступающих от комбайна или молотильных устройств, с целью улучшения их сохранения, подготовки к сушке или активному вентилированию и повышения эффективности последующей очистки. Предварительной очистке подвергают свежеубранное зерно (семена) влажностью до 35% и засоренностью до 20%.
Зерновой ворох условно разделяется на три группы:
- высоковлажный (до 45%) и сильнозасоренный (до 25%),
- средневлажный (до 22%) и среднезасоренный (до 10%),
- сухой (до 22%) и слабозасоренный (до5%).
Сепараторы ЛУЧ-ЗСО для работы с высоковлажным и сильнозасоренным ворохом не предназначены.
Технические характеристики
| Модель | Коли-чество секций сито-вого барабана, шт | Масса,
кг |
Диаметр ситового барабана, мм | Габаритные размеры, мм | Предварительная очистка, т/час | Первичная очистка, т/час | Вторичная очистка (сортировка, калибровка) т/час |
| ЛУЧ ЗСО-200 | 5 | 5760 | 1260 | 6600х1900х4000 | 200 | 150 | 25 |
Преимущества
- Отсутствие шума, вибрации и других динамических нагрузок.
- Надежность, обеспеченная простотой и материалоемкостью конструкции.
- Подшипниковые узлы, приводы и электрические комплектующие только европейских производителей с высокой репутацией.
- Воздушный сепаратор с замкнутым циклом воздуха не требует дополнительной установки вентилятора, циклона и воздуховодов.
- Отсутствие травмирования зерна и возможность эффективного использования для очистки семенного материала.
- В качестве решет используются обычные штампованные полотна, которые устанавливаются, и закрепляются без набивки на рамки или какой либо иной предварительной подготовки.
- Эффективная очистка сильно засоренного и влажного зерна.
Сепаратор ЛУЧ ЗСО-200 (с воздушным сепаратором с разомкнутым циклом воздуха, со щитом управления с частотным преобразователем фирмы Mitsubishi). В состав щита управления кроме частотного преобразователя входит аппаратура пуска и защиты электродвигателей и частотного преобразователя.
Для аспирации сепаратора требуется:
- циклон ЦОЛ-12 – 1шт. со шлюзовым затвором и приводом
- вентилятором ВЦ-14-46-5 (18,5кВт, расход воздуха 12500 м3/час )
- воздуховоды — необходимое количество определится по месту.
- в комплект поставки также входят переходы на выходе из сепаратора под требуемый для заказчика размер.
